Комплексные решения для построения сетей GPON на основе оборудования BOUZ

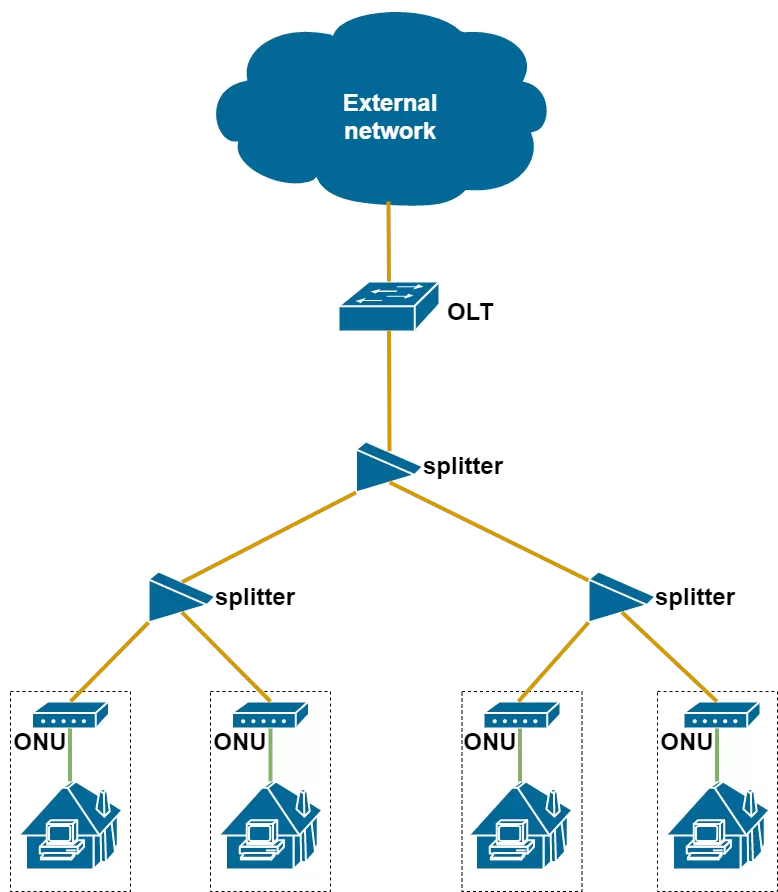

Пример построения сети

GPON – технология построения гигабитных пассивных оптических сетей, применяемая для подведения оптических кабелей непосредственно до абонента. Параметры пропускной способности:  Нисходящий поток - 1490 нм, 2,4 Гбит/с., восходящий поток - 1310 нм, 1,2 Гбит/с. За счет невысокой стоимости оборудования, гибкости сети и сравнительно простого последующего технического обслуживания данная технология применяется в основном в местах с низкой плотностью абонентской базы (частный сектор, коттеджные поселки, производственные базы и т.д.). Скорость доступа для каждого абонента ~ 1Гбит/с

  Сеть GPON состоит из 4х основных составляющих:

1. ONU (ONT) – Optical network unit. Это конечное абонентское оборудование. Осуществляет преобразование оптического сигнала от вышестоящего оборудования в интерфейсы подключения абонента. Т.е. это то оборудование, куда абонент включает свои конечные устройства ПК, TV, подключается через wi-fi. Выглядит как обыкновенный домашний маршрутизатор, с очень похожим по функционалу web-интерфейсом.

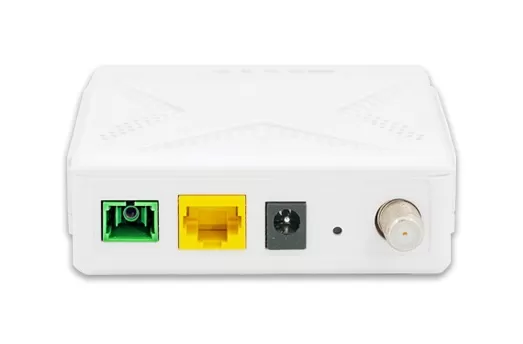

BZ-ONU-XPON-1G+CATV
Абонентский терминал ONU, 1 порт с поддержкой dual mode EPON/GPON, 1 порт GE, 1 порт CATV

Абонентские терминалы можно настраивать удаленно со стороны OLT и зачастую абонентам закрывают доступ к возможности редактировать настройки.
В линейке Bouz представлено несколько видов абонентских терминалов. От простых 1 портовых моделей BZ-ONU-XPON-1G с поддержкой dual mode EPON/GPON. До моделей с Wi-fi (BZ-ONU-XPON-1GE-1FE-Wi-Fi) и CATV (BZ-ONU-XPON-1G+CATV).

2. Splitter – Оптические пассивные делители. Предназначены для разделения несущего сигнала с определенным % мощности на заданное кол-во выходных каналов. Это основное устройство при помощи которого строится древовидная структура сети.
Сплиттеры существуют двух видов: сварные и планарные.
Сварные изготавливаются методом перекрестного сплавления двух оптических волокон для формирования необходимого разделения мощности. На входном плече оставляют только одно волокно, второе закрывают безотражательным методом. В итоге получается сплиттер с одним входом и двумя выходами. Процент деления 1:2

BZ-CP-1x2-50/50-SC/APC
Делитель оптический бескорпусный dual window 1х2, 50/50, SC/APC

Планарные изготавливаются методом послойного травления светопроводящих пластин по заранее нанесенным шаблонам, что позволяет изготавливать более компактные и надежные сплиттеры по сравнению сварными.  Данный вид сплиттеров позволяет организовать процент деления до 1:64.

BZ-PLC-M-1x32-SC/APC
Делитель оптический планарный бескорпусный 1x32, оконцованный разъемами SC/APC

Сплиттеры оконечиваются различными разъемами в соответствии с используемым оборудованием.

3. Оптический кабель. Используется как среда распространения оптического сигнала. Обычно используется одномодовый кабель, изготовленный по стандарту g.657. Максимальная дальность до абонента GPON от OLT - 20 км, но обычно она меньше, т.к. при увеличении количества сплиттеров и конечных пользователей  уменьшается мощность сигнала до каждого абонента.

4. OLT – Optical line terminal – является головным устройством сети GPON, устанавливается  на стороне оператора. Фактически играет роль преобразователя между вышестоящими сетями и сетями GPON с возможностью настройки качества предоставляемых услуг. Устройства OLT обычно оснащены несколькими портами PON с возможностью подключения до 128 ONU на каждый и несколькими портами Eth для связи с другим оборудованием сети.

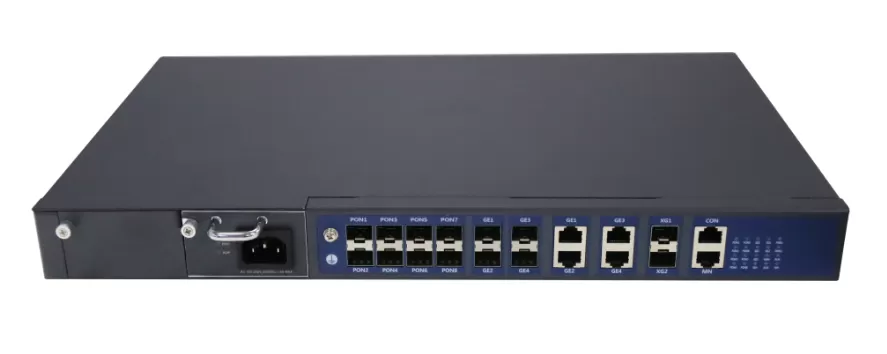

BZ-OLT-8X
Станционный терминал OLT 8 портов GPON, 4 порта combo RJ45/SFP, 2 порта 10G SFP+

  Преимущества оборудования Bouz

1. Большое разнообразие предлагаемых OLT, сплиттеров и SFP трансиверов для максимально точного подбора по потребностям провайдера.
2. Большое разнообразие предлагаемых ONU для максимально точного подбора по потребностям абонента.
3. Простота настройки и обслуживания сети, построенной на оборудовании СТМ
4. Все оборудование GPON Bouz изготовлено в соответствии со стандартом ITU-T G.984. Соответственно все устройства совместимы между собой и любым другим оборудованием GPON альтернативных вендоров.
5. Расширенная гарантия BouzSmart на оборудование Bouz
6. Собственная техническая поддержка: инженеры и высоквалифицированные специалисты с готовностью окажут необходимую помощь и ответят на все интересующие вопросы.
7. Конкурентные цены: оборудование Bouz при полном соответствии функционалу моделей известных мировых брендов, имеет значительно более привлекательную стоимость.
